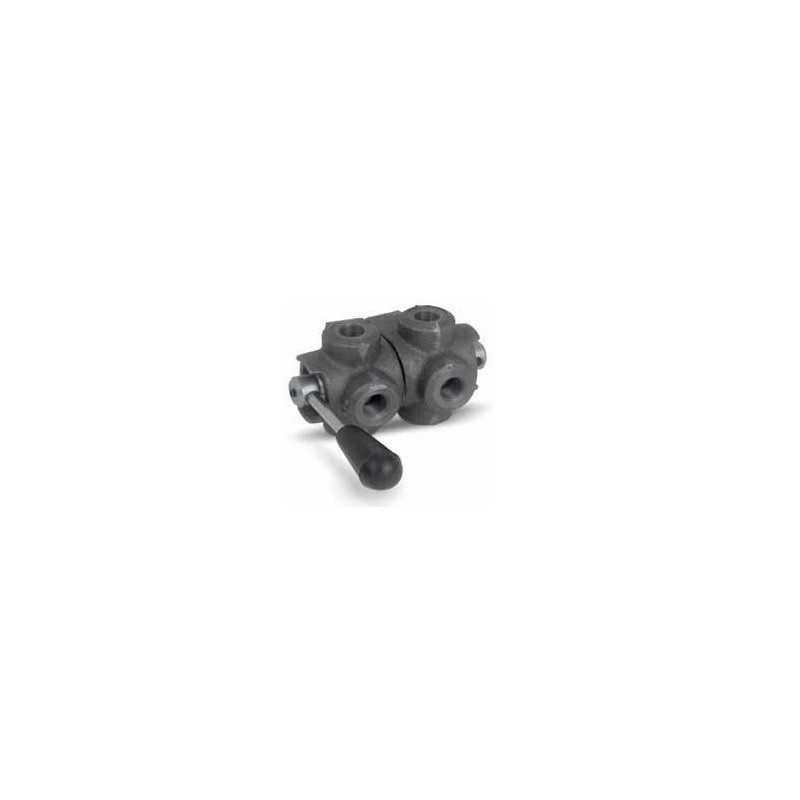

W60DF - Deviatori di flusso a 6 vie
Descrizione
IMPIEGO:
Valvole formate da due deviatori a 3 vie accoppiati: ognuna delle due sezioni ha la funzione di deviare il flusso da una sola alimentazione a due uscite. Tramite un'unica leva si azionano contemporaneamente le due sezioni. Possono essere utilizzati per azionare due attuatori.
MATERIALI E CARATTERISTICHE:
- Corpo in ghisa
- Componenti interni in acciaio temprato termicamente e rettificato
- Guarnizioni BUNA N standard
- Tenuta: trafilamento trascurabile
MONTAGGIO:
Collegare P e P' alle due alimentazioni, le bocche A e B al primo attuatore e le bocche A' e B' al secondo attuatore. Con leva in pos. 1 P alimenta A e P' alimenta A'; con leva in pos. 2 P alimenta B e P' alimenta B'. Con leva in posizione centrale le bocche di ogni sezione sono tra loro collegate (centro aperto).
A RICHIESTA:
- Centro chiuso (CODICE-CC)
- Alta pressione - fino a 400 bar (CODICE-AP)
Temperatura olio: 50°C - Viscosità olio: 30cSt
